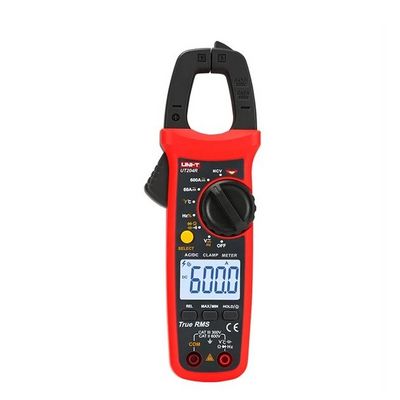

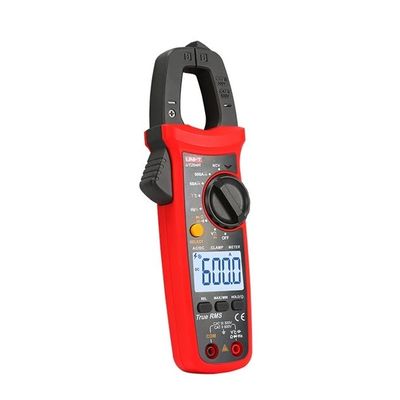

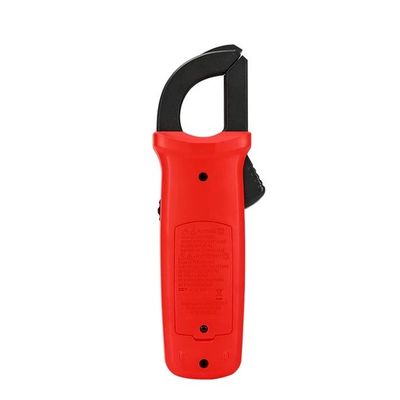

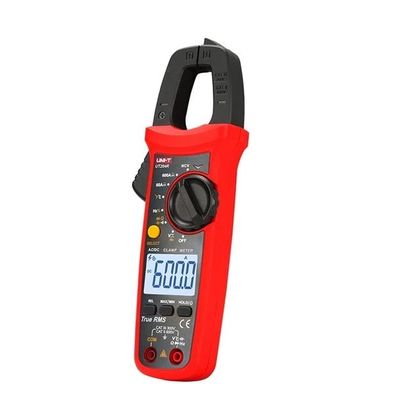

Digitální klešťový měřič UT204R slouží pro měření střídavých a stejnosměrných napětí do 600V, AC a DC proudů do 600A a frekvece 10Hz až 60kHz u napětí nn do 600V a 10Hz až 10MHz u napětí mn. Na všech rozsazích má ochranu před větším napětím než 600V a zvukový a optický alarm. Čtyřmístný více segmentový displej o rozměru 37 x 25 mm se zadním podsvícením a rychlou obnovovací frekvencí (3krát/s) . Rozevření čelistí umožňuje měření na kabelech o průměru až 28mm. Bezkontaktní snímání elektrického pole (NCV) umožňuje detekovat vodiče pod napětím ve dvou citlivostech -EFLo a - EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz. Přiložená sonda - kryt hrotů na testovacích kabelech umožňuje měření na rozvodech nn v kategorii CAT III bez nebezpečí vzniku oblouku. Bez krytů na hrotech lze měřit testovacími kabely jen na rozvodech nn kategorie CAT II. S přiloženým termočlánkem typu K (teplotní senzor niklchrom - niklkřemík) umožňuje měření teploty od -40°C do 1000°C.Napájecí baterie 2ks 1,5V R03. Příkon měřiče je cca 1,8 mA. Obvod má funkci automatické úspory energie. Spotřeba v režimu spánku je <11µA, což účinně prodlužuje životnost baterie na cca 400 hodin.Parametry produktu:- měření napětí, proudu a frekvence vysokého napětí do 600 V- měření frekvencí 10Hz až 10MHz- měření kapacit 60nF až 60mF- měření teploty -40 až +1000°C- poměrové (relativní) měření napětí a kapacit- více segmentový displej a zvukový / vizuální alarm- ochrana před napětím větším než 600V napříč rozsahy- bezkontaktní detekce vodičů pod napětím- automatické přepínání rozsahů- přesnost měření proudů a napětí je garantována v rozmezí 1% až 100% rozsahůTechnické parametry:1. Měření AC proudu ( rozsahy / rozlišení / přesnost ):60,00A / 0,010A / 50Hz ~ 100Hz ±(2,0%+5)600,0A / 0,100A / 50Hz ~ 100Hz ±(2,0%+5)- přesnost monitorování kmitočtu při měření AC proudu v rozmezí 50 až 100Hz je ±(1,0%+5) při rozlišení 0,1Hz- ochrana proti přetížení při 620A2. Měření DC proudu ( rozsahy / rozlišení / přesnost ):60,00A / 0,010A / ±(2,0%+5)600,0A / 0,100A / ±(2,0%+5)- ochrana proti přetížení při 620A3. Měření AC napětí ( rozsah / rozlišení / přesnost ):6,000V / 0,001V / 10Hz ~ 10kHz ±(1,0%+5)60,00V / 0,010V / 10Hz ~ 10kHz ±(0,8%+5)600,0V / 0,100V / 10Hz ~ 10kHz ±(0,8%+5)- přesnost monitorování kmitočtu při měření AC napětí v rozmezí 10Hz až 60kHz ±(0,5%+2) při rozlišení 0,01Hz až 0,01kHz- ochrana proti přetížení při 600Vrms- vstupní impedance cca 10MG?4. Měření DC napětí ( rozsah / rozlišení / přesnost ):600,0mV / 0,100mV / ±(0,7 %+3)6,000V / 0,001V / ±(0,5 %+2)60,00V / 0,010V / ±(0,5 %+2)600,0V / 0,100V / ±(0,5 %+2)- vstupní impedance cca 10M?- ochrana proti přetížení při 600Vrms5. Měření odporu ( rozsahy /rozlišení / přesnost ):600,0? / 0,1? / ±(1,0%+2)6,000k? / 0,001k? / ±(0,8%+2)60,00k? / 0,01k? / ±(0,8%+2)600,0k? / 0,1k? / ±(0,8%+2)6,000M? / 0,001M? / ±(2,5%+5)60,00M? / 0,01M? / ±(2,5%+5)- ochrana proti přetížení při 600 Vrms- napětí otevřeného obvodu cca 1V6. Měření kapacity ( rozsahy /rozlišení / přesnost ):60,00nF / 0,01nF / ±(4,0%+5)600,0nF / 0,1nF / ±(4,0%+5)6,000µF / 0,001µF / ±(4,0%+5)60,00µF / 0,01µF / ±(4,0%+5)600,0µF / 0,1µF / ±(4,0%+5)6,000mF / 0,001mF / ±10,0%60,00mF / 0,01mF / ±10,0%- ochrana proti přetížení při 600 Vrms7. Měření teploty ( rozsahy /rozlišení / přesnost ):-40°C až +40°C / 1°C / ± 4°C+40°C až +500°C / 1°C / ±(1,5%+5)+500°C až +1000°C / 1°C / ±(2,0%+5)-40°F až +104°F / 1°F / ±6°F104°F až +932°F / 1°F / ±(2,0+6)+932°F až +1832°F / 1°F / ±(2,5%+4)8. Měření frekvence a plnění ( rozsahy /rozlišení / přesnost ):frekvence: 10Hz až 10MHz / 0,01Hz až 0,01MHz / ±(0,1% + 4)plnění: 0,1 až 99,9% / 0,1% / ±(3,0% + 5)- Poznámka 1 ) Citlivost měření:?100kHz: 200mVrms ? vstupní amplituda ? 30V RMS>100kHz~1MHz: 600mV RMS ? vstupní amplituda ? 30V RMS>1MHz~10MHz: 1V RMS ? vstupní amplituda ? 30V RMS- Poznámka 2 ) Měření plnění ( pracovního poměru ) je použitelné pouze pro čtvercovou vlnu ?10kHz, amplituda: 1V p-pFrekvence ? 1kHz Pracovní poměr (Plnění): 10.0%~95.0%Frekvence > 1kHz Pracovní poměr (Plnění): 30.0%~70.0%- ochrana proti přetížení při 600 Vrms9. Kontrola spojitosti obvodů:- při naměřeném odporu menším než 10? signalizace souvislého obvodu zazní bzučák- při naměřeném odporu větším než 31? signalizace rozpojeného obvodu nezní bzučák- nejistota v rozmezí 10? až 31?- napětí otevřeného obvodu asi 2,0V- měření na rozsahu 600?- ochrana proti přetížení při 600 Vrms10. Měření diod:- v propustném směru je úbytek napětí polovodičového přechodu menší nebo roven 2V- pro křemíkový přechod je typický úbytek napětí 0,5 až 0,8V- napětí otevřeného obvodu asi 4,0V- měření na rozsahu 6,000V11. Bezkontaktní snímání elektrického pole (NCV):- umožňuje detekovat vodiče pod napětím ve dvou citlivostech -EFLo a - EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60HzDalší parametry:- měření maximálních a minimálních hodnot: ano- měření v relativním (poměrovém) režimu pro měření napětí a kapacity: ano- zadržení dat ( HOLD ): ano- indikace slabé baterie: ano- automatické vypnutí napájení: ano- napájení baterie 1,5 V (R03): 2ks- velikost podsvíceného displeje: 37 mm x 25 mm- rozměry výrobku: 215 mm x 63,5 mm x 36 mm- čistá hmotnost produktu: 235 g- barva výrobku: červená a šedá Obsah balení:- klešťový multimetr UT204R: 1ks- testovací kabely: 1 pár- termočlánek K do 1000°C: 1ks- baterie 1,5 V (R03): 2ks- návod k použití: 1ks
